Predstavljanje proizvoda

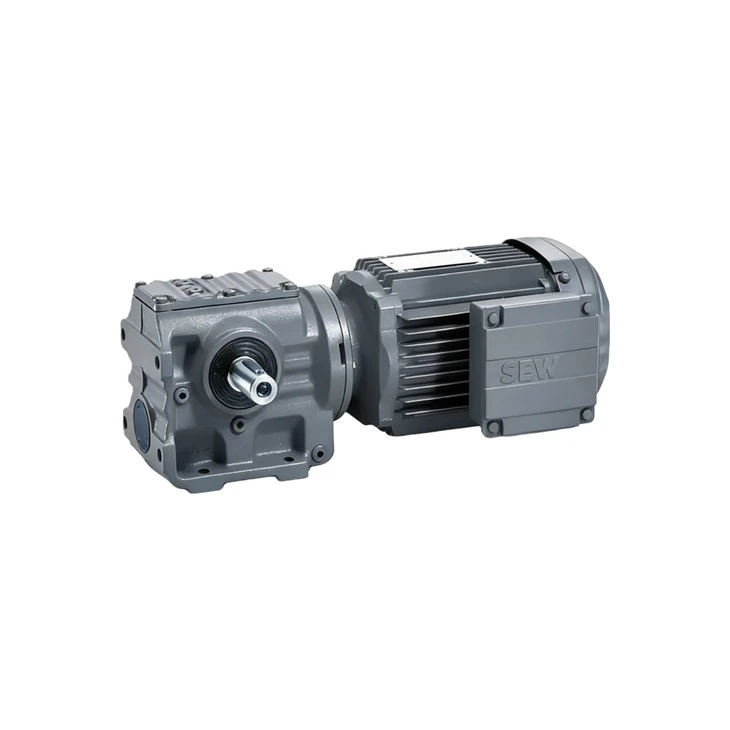

Serija SEW-EURODRIVE SA87R57 je "rješavač-problema" za inženjerske timove koji zahtijevaju veliki okretni moment pri ekstremno niskim izlaznim brzinama unutar -rasporeda pod pravim kutom. Motor DRN132S4 od 5,5 kW daje potrebnu snagu za pogon teških tereta, dok R57 spiralni pred{10}}stupanj optimizira ulaznu brzinu za sekundarni pužni stupanj S87.
Ova konfiguracija posebno je cijenjena zbog dizajna šuplje osovine, koja omogućuje izravnu montažu na pogonsku osovinu stroja. Ovo eliminira potrebu za skupim spojkama i postupcima poravnanja, značajno smanjujući mehanički otisak i složenost održavanja pogonskog sustava.
Tablica tehničkih podataka
| Parametar | Tehnički detalji |
| Nazivna snaga | 5,5 kW / 7,5 KS |
| Ulazna brzina | 1461 RPM (50Hz) / 1765 RPM (60Hz) |
| Standard učinkovitosti | IE3 vrhunska učinkovitost |
| Dia izlaznog vratila | 60 mm (šuplje) |
| Radni ciklus | S1 (Kontinuirano) |
| Kapacitet ulja | Približno . 8.5 - 13.0 litara (ovisno o orijentaciji) |
| Težina | Približno . 185 kg (ovisno o opcijama) |
Ekskluzivne značajke izvedbe
Visoka prevjesna nosivost:Kućište mjenjača SA87 napravljeno je s ojačanim sjedištima ležaja, što mu omogućuje da izdrži značajne radijalne sile koje se često susreću u primjenama teških transportera i mješalica.
Akustična optimizacija:Kombinacija preciznih-brušenih spiralnih zupčanika u R57 stupnju i kliznog kontakta S87 pužnog stupnja rezultira pogonom koji je znatno tiši od više-stupanjskih čistih spiralnih jedinica.
Toplinska otpornost:Velika površina kućišta S87, u kombinaciji sa visoko-sintetičkim mazivima, osigurava stabilne radne temperature čak i pod visokim-okretnim momentom,-uvjetima niske-brzine.
Fleksibilnost instalacije i modularni dizajn
SA87R57 nudi neusporedivu svestranost za proizvođače strojeva. "Univerzalni" dizajn kućišta dopušta montažu u šest različitih orijentacija (M1 do M6). Nadalje, modularni sustav omogućuje integraciju specijaliziranih dodataka:-
Ruka zakretnog momenta (OT):Pojednostavljuje montažu osovine apsorbiranjem reaktivnog momenta bez potrebe za temeljem.
Skupljajući disk (SAH):Za primjene koje zahtijevaju nulti-zazor,-zaključan spoj s osovinom stroja.
Integracija kodera:Motor DRN132S4 može biti opremljen apsolutnim ili inkrementalnim enkoderima za precizne zadatke pozicioniranja u automatiziranim skladištima.
Povezani modeli i konfiguracije
| Model cjelovitog sustava | Vrsta montaže | Okvir motora | Stil vratila | Kočnica/Opcija |
| SA87R57-DRN132M4 | Prirubnica (SAF) | 132M | Šuplje vratilo | Standard |
| S87R57-DRN132S4 | Nožni | 132S | Čvrsta osovina | Visoka sila |
| SA87R57-DRN132S4/BE11 | Ruka zakretnog momenta | 132S | Šuplje vratilo | 40 Nm kočnice |
| SAH87R57-DRN112M4 | Prirubnica (SAF) | 112M | Skupljajući disk | Bez-uzrujavanja |
Primjene u primarnoj industriji
Rudarstvo i agregati:Vožnja teških dodavača i sekundarnih transportera.
Kemijska obrada:Mješalice i mikseri velike-spore-brzine.
Gospodarenje otpadom:Sjeckalice i strojevi za zbijanje- s velikim zakretnim momentom.
Lučki strojevi:Napajanje pokretnih pogona dizalice i vitla-za teška opterećenja.
FAQ
1. Zašto koristiti složeni R57+S87 umjesto jednog reduktora S87?
Visoki omjeri u jedno-stupanjskom pužnom prijenosniku (npr. 100:1) rezultiraju niskom učinkovitošću. Korištenjem spiralnog stupnja R57 za početno smanjenje, pužni stupanj radi učinkovitijom brzinom, isporučujući više snage na osovinu i stvarajući manje topline.
2. Je li motor od 5,5 kW prikladan za visoku-početnu frekvenciju?
DRN132S4 napravljen je za izdržljivost, ali ako vaša aplikacija zahtijeva više od 10-20 pokretanja po satu, preporučujemo provjeru faktora toplinske usluge ili dodavanje ventilatora za prisilno hlađenje (V-ventilator).
3. Koje se mazivo preporučuje za SA87R57?
Zbog visokog trenja klizanja u fazi puža, strogo preporučujemo SEW GearOil Polyglycol (PG) ili ekvivalentno sintetičko ulje visokih-učinkovitosti. To osigurava da set zupčanika dosegne predviđeni radni vijek od 20,000+ sati.
4. Može li se ova jedinica koristiti u okruženjima za pranje?
Da. Za primjenu u hrani ili piću, jedinici možemo osigurati površinsku zaštitu od OS2 do OS4 (boja visoke -izdržljivosti) i IP66 ocjenu kućišta za motor.
